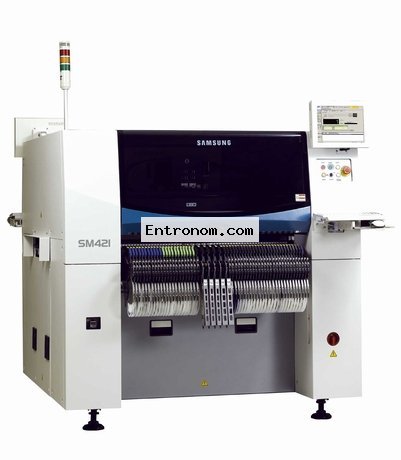

Samsung SM421 SMT Dizgi Makinası
SM421 dizgi makinası, IPC standartlarına göre 21000CPH chip dizgisi ve 6000CPH QFP dizgisi yapmaktadır.
On the Fly Kamera teknolojisinde dizgi kafasında bulunan kameralar sayesinde komponent feederdan alındıktan sonra kafa hareket halinde iken komponent kafadaki kameralar ile kontrol edilip PCB üzerine dizilebilir. Bu kameralar ile 0603mm((201inch) microchiplerden 22mm IC lere kadar olan komponentlerin dizgisi yapılabilir.
Makinanın stage kamerasında ise 0.4mm fine pitch 55 mm ye kadar olan komponentlerin dizgisi yapılabilir.
Makina 30micron IC dizgi hassasiyetine sahiptir.
| Komponent Dizgi Hızı Chip | 28000 (optimum), 21000 cph (IPC9850) |
| Komponent Dizgi Hızı QFP | 6 000 CPH (IPC9850) |
| Komponent Dizgi Hassasiyeti | ±50µm@ µ+3σ /CHIP ±30µm@ µ+3σ QFP |
| Komponent dizebilme aralığı | 0402mm - 55mm 75mm ye kadar olan konnektörlerde dizilebilir. |
| PCB Olçüleri (Standart Konfig) | Tekil Mode:L460*W400mm |
| PCB Kalınlığı | 0.38-4.2mm |
| Kafa sayısı | 1 |
| Takılabilen toplam nozzle sayısı | 6 |
| Feeder Sayısı | 120 feeder |
